Les vannes d’isolement sont employées pour contrôler ou arrêter le débit de pétrole brut et d’autres liquides dans les systèmes de pipeline – et sont un élément précieux des équipements de sécurité d’un réseau pipelinier.

La priorité d’Enbridge, en tant qu’entreprise, est la sécurité du public et de l’environnement, et les capacités opérationnelles de son réseau de pipelines. Le programme de positionnement de vannes intelligent (PVI) est une composante capitale de notre engagement envers la sécurité et la fiabilité opérationnelle.

La méthodologie de PVI d’Enbridge est conçue de façon à s’assurer que les vannes appropriées sont installées au bon endroit afin de réduire les volumes de déversement potentiels le long du corridor d’un pipeline. Au moyen de pratiques techniques poussées et d’une évaluation exhaustive du risque, notre programme de PVI adopte une approche si rigoureuse pour l’emplacement des vannes qu’elle couvre et protège les franchissements de cours d’eau ainsi que les autres zones sujettes à de graves conséquences (ZGC) à partir de leur incidence potentielle sur les gens et l’environnement.

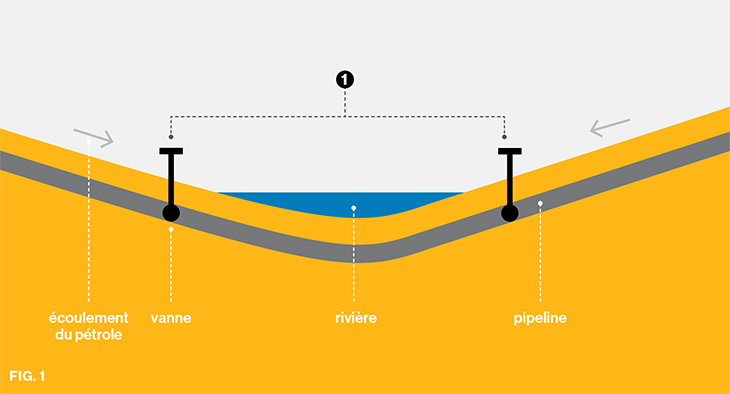

Vallée à deux versants

Deux vannes installées

Le pétrole s’écoule en pente descendante dans une canalisation après la fermeture du système. Dans le cas d’une vallée tel qu’illustré, Enbridge installe une vanne d’isolement de chaque côté du plan d’eau ¹. Les emplacements spécifiques des vannes (y compris la distance du plan d’eau) sont optimisés grâce à la méthodologie de PIV.

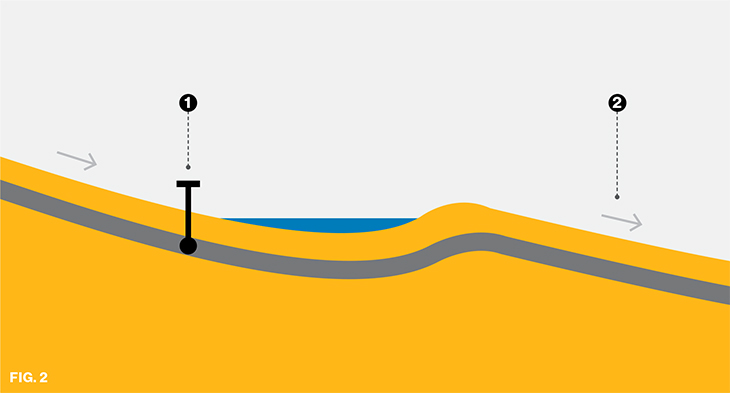

Vallée à un versant

Une vanne installée

Dans ce plan, une vanne d’isolement est positionnée à gauche du plan d’eau.¹ Cependant, si la vanne est positionnée à droite ², le pétrole s’écoulerait le long de la pente descendante en s’éloignant du plan d’eau et une vanne ne fournirait aucun avantage à l’isolement. Le positionnement de vanne serait plus optimal en aval, plus près d’un plan d’eau ou d’une zone sujettes à de graves conséquences (ZGC).

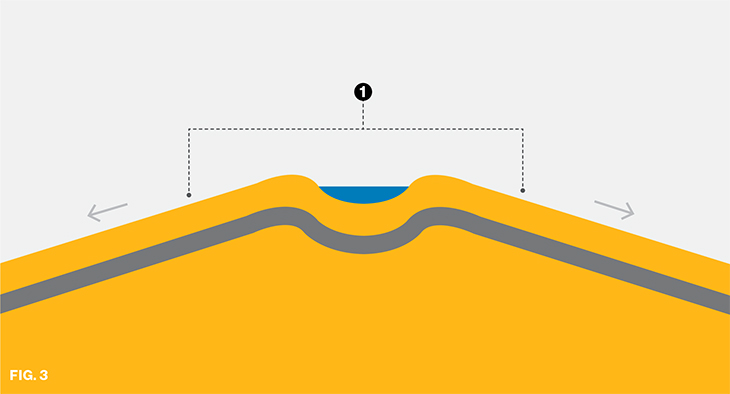

Aucune vallée

Le liquide demeure naturellement en place

Dans certains cas, les plans d’eau se trouvent à un point élevé le long de la canalisation. Dans l’éventualité d’un déversement, ces zones serviraient de points d’isolement naturel sous l’effet de la gravité; le pétrole ne pourrait s’écouler en ascendant dans le plan d’eau, donc aucune vanne d’isolement n’est utilisée ¹.

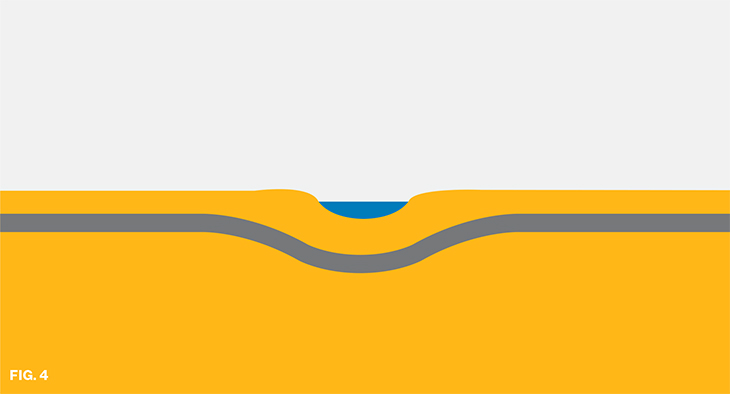

Paysage plat

Le liquide reste naturellement en place

Le paysage du pipeline est généralement plat (un tronçon 70 kilomètres de la canalisation 9, par exemple, traverse le territoire avec un minimum de dénivellation). Dans l’éventualité d’un déversement, le pétrole cesserait de s’écouler dans la canalisation et serait confiné à la zone de déversement immédiate. Les vannes n’apportent aucun avantage à l’isolement.

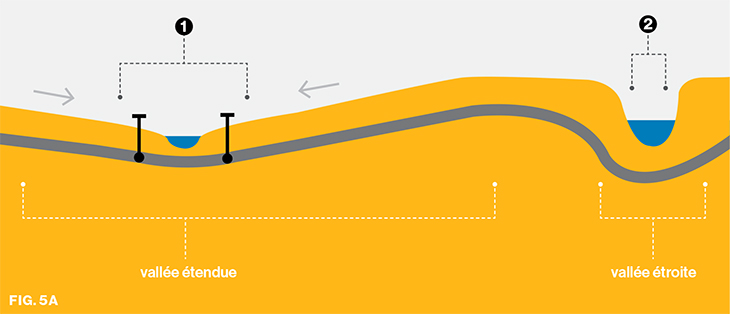

Vallée étendue vs vallée étroite

Positionnement idéal

Dans l’éventualité d’un déversement près d’un plan d’eau à une élévation modérée, une vallée étendue suppose un plus grand volume de déversement éventuel; dans un tel cas, les vannes d’isolement de chaque côté du franchissement de cours d’eau, à proximité du franchissement, seraient optimales ¹. À l’inverse, dans une vallée étroite escarpée, il est rarement possible d’installer des vannes près du plan d’eau, vu la pente abrupte de la berge et le risque d’inondation. Et, dans le cas d’un déversement, les vannes ne contribueraient qu’à limiter le drainage du pétrole sur la courte longueur de la berge, n’offrant que peu d’avantages à l’isolement ².

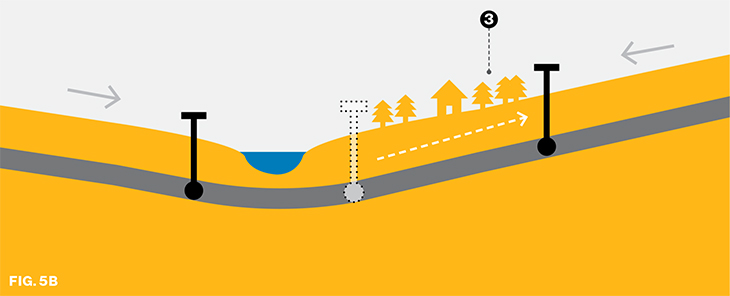

Dans certains cas (Fig. 5B), les vannes d’isolement ne sont pas directement adjacentes à la berge des principaux franchissements de cours d’eau, mais plutôt positionnées intentionnellement de façon à protéger non seulement ces principaux franchissements de cours d’eau, mais également les ZGC telles que les cours d’eau additionnels, les prises d’eau, les infrastructures urbaines et les zones écosensibles ³, dépassant ainsi les exigences réglementaires.

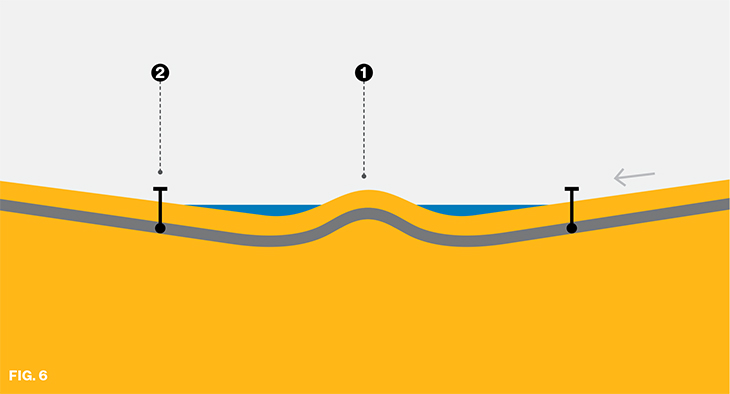

Vallée étendue - Franchissements multiples

Positionnement idéal

En ce qui concerne les vallées étendues comptant de multiples franchissements de cours d’eau, le terrain se trouvant entre les franchissements tient lieu de point élevé offrant un isolement naturel d’un franchissement à l’autre.¹ L’emplacement idéal de la vanne à gauche est vers le bas de la longue vallée en pente descendante ². Ce positionnement permet effectivement de protéger plus d’un franchissement de cours d’eau à l’aide d’une seule vanne.

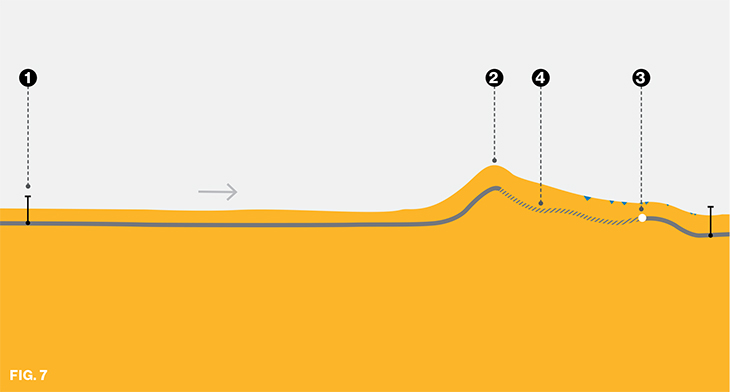

Canalisation 9

Aperçu des principes des vannes intelligentes (Poste de Cardinal au 3543,1)

Au poste de Cardinal ¹ à environ 40 kilomètres en aval, l’élévation du pipeline descend en pente vers l’est en général. Ce long tronçon ne comprend aucun franchissement de cours d’eau et présente des caractéristiques d’élévation qui protègent naturellement les ZGC de ce tronçon. Une large colline ² sert de point d’isolement naturel pour les terrains à l’est. Dans l’éventualité d’une rupture ³, seule la zone hachurée de la conduit ⁴ serait déversée, soit environ 950 m3. Le reste du produit à l’ouest de la colline demeurerait dans le pipeline en raison de l’isolement de la colline, même si la vanne en amont la plus proche se trouve à plus de 40 km.

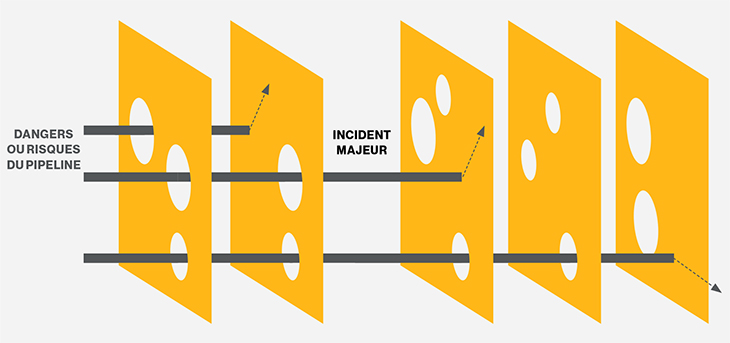

Programme de gestion du risque d’Enbridge

Le positionnement des vannes est l’une des multiples couches de défense fournies par le programme de gestion du risque d’Enbridge pour protéger la population et l’environnement contre les risques associés aux pipelines.
